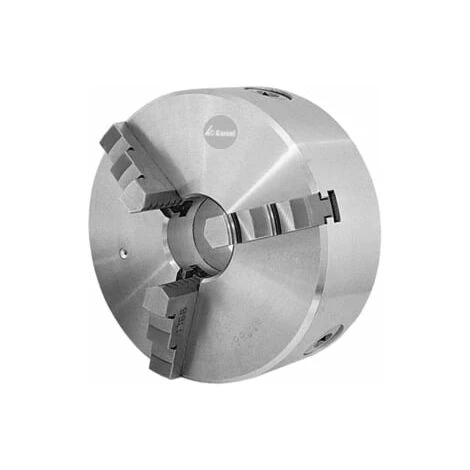

GARANT – Mandrino Autocentrante Manuale A Tre Griffe In Acciaio Con Attacco Cilindrico Concentrico DIN 702-4

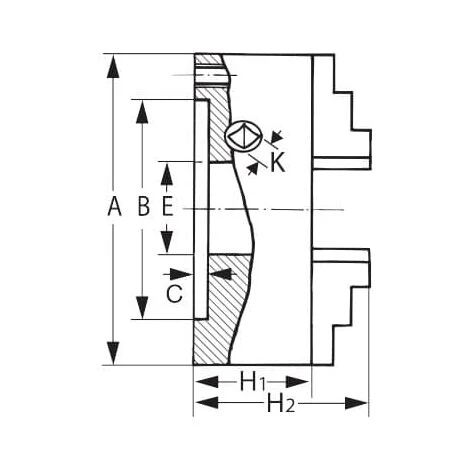

DescrizioneEsecuzione:Mandrino autocentrante a chiusura manuale con anello elicoidale e serraggio concentrico.Corpo in acciaio con riduzione del peso e dell’inerzia delle masse.Cremagliera a spirale forgiata, equilibrata e temprata.I fianchi delle eliche e quelli filettati delle griffe sono rettificati.Elevata precisione di concentricità radiale.Uso:Per mandrini della macchina con attacco cilindrico concentrico o per attacco tramite flangia. Fissaggio con viti sul lato posteriore. Le flange grezze devono sempre essere prima adattate alla macchina e successivamente al mandrino autocentrante.Norma:DIN 702-4.Fornitura:1 Chiave di serraggio e relative viti o perni di fissaggio a seconda del mandrino autocentrante.Griffe reversibili con doppia dentatura. Accessori speciali:Griffe di ricambio e morsetti vedi n. art. 314000 − 315200.Blocchetto di protezione trucioli vedi n. art. 312800.Nota:La norma DIN 702-4 è conforme alla vecchia norma DIN 6350-1.Per mandrini autocentranti a tre griffe e comando tangenziale vedi n. art. 313120 − 313140.Dati tecnici Norma DIN 702-4 Materiale Acciaio ⌀ esterno A 160 mm Passaggio E 42 mm Altezza senza griffe H1 65 mm Altezza con griffe H2 91 mm ⌀ centraggio B 125 mm Prof. di centragg. C 4 mm Chiave quadro maschio K 10 mm Peso 8,8 kg Numero max. giri 4.000 min-¹ Codice a colori per accessori Mandrino a spirale piena e ganasce Röhm Tipo di prodotto Mandrino elicoidale piano Codice articolo 310600 160 EAN / GTIN 4045197152084
