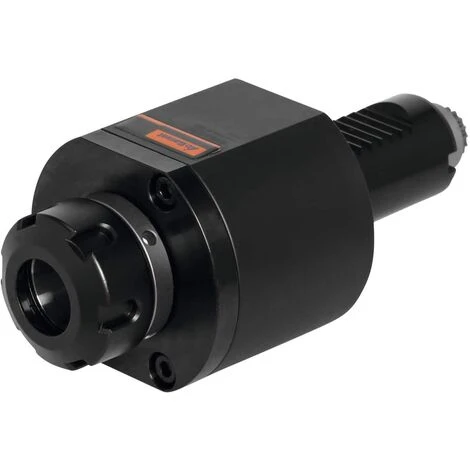

GARANT – Utensile Motorizzato – Assiale ER32

DescrizioneEsecuzione:Per l’utilizzo sia su revolver a disco sia su revolver esagonale. Rapporto 1:1. Esecuzione con passaggio interno per il lubrorefrigerante fino a max. 25 bar.Esecuzione IKC – Con set di tenuta in ceramica, pressione fino a 70 bar, capacità di funzionamento a secco.Esecuzione IM – Con ghiera di serraggio interna.Per l’utilizzo su tutti i torni CNC DMG Gildemeister CTX con revolver Sauter. Giunto di trasmissione DIN 5480. Serraggio degli utensili entro il valore limite d’esposizione tramite pinza di serraggio ER con ghiera o sistema di cambio rapido VARIA VX su licenza EWS. Raffreddamento esterno tramite tubo, raffreddamento interno centralmente all’utensile attraverso il mandrino. Numero di giri massimo 8000 min-1.Vantaggi:Struttura ottimizzata sotto il profilo del peso e della geometria.Sicurezza dei processi grazie a componenti di elevata qualità; lunga durata.Trasmissione di coppie elevate.100% di controllo – ogni motorizzato viene sottoposto a un programma di rodaggio.Riscaldamento interno: guarnizione speciale brevettata.Uso:Per VARIA VX. Permette il cambio rapido degli utensili senza cambiare il motorizzato. Verificare lo spazio disponibile nel revolver (posizioni).Per:DMG Gildemeister CTX. In parte Emco, Hardinge, Monforts, Scherer ecc. con DIN 5480.Fornitura:Motorizzato portapinza: inclusa ghiera di serraggio e chiave a settore. Motorizzato VARIA VX: inclusa chiave di serraggio.Accessori speciali:Inserti adatti Varia VX n. art. 319802 – 319888, adattatore a cambio rapido ER n. art. 319761 – 319781, pinze ER n. art. 308941 – 309878, chiave di serraggio ER n. art. 309680 – 309745.Nota:Ulteriori modelli di azionamento (ad es. DIN 5482), traduzioni, misure, BMT ecc. su richiesta: www.hoffmann.ews-tools.comUtensili per raffreddamento interno, senza funzionamento a secco con guarnizione standard, filtraggio lubrorefrigerante < 50 µm.Raccomandazioni: Esecuzione VARIA VX azionabile con un utensile dinamometrico (max. 6 Nm).Per fresature difficili si consiglia di richiedere una variante con cuscinetti a rullo sferici.Dati tecnici Adattatore ER32 Dimensioni VDI 40 Serraggio dell’utensile ER32 b1 94 mm x 113 mm x2 37 mm raffreddamento esterno Pressione massima 25 bar Tipo di prodotto Utensile motorizzato Codice articolo 319903 40-ER32 EAN / GTIN 4045197876874
