- Lunghezza45.0 cm
- Larghezza23.0 cm
- Altezza13.0 cm
- Peso5.0 kg
- MaterialeAcciaio
- FormaEsagonale
- Tipo di energiaManuale
- Diametro rame / multistratoDiam 12
- Diametro0.051 m
- Referenza ManoManoME23361193
- Garanzia3 anni
- Rif. costruttore10061176

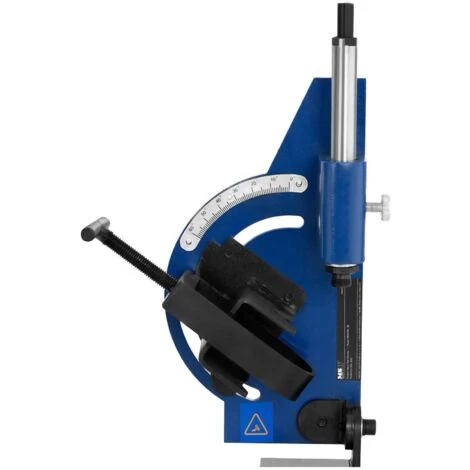

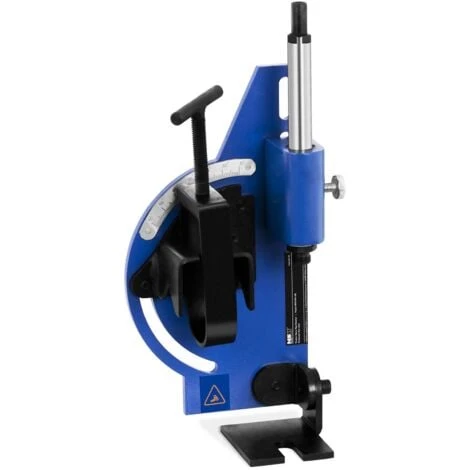

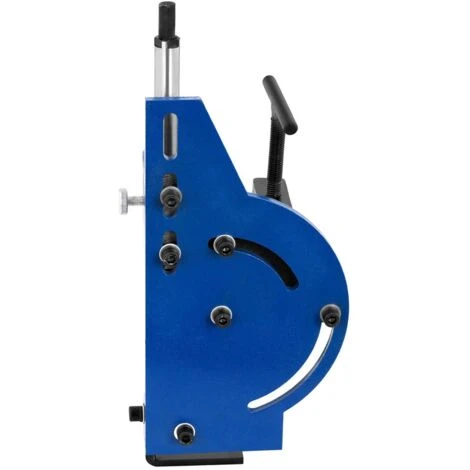

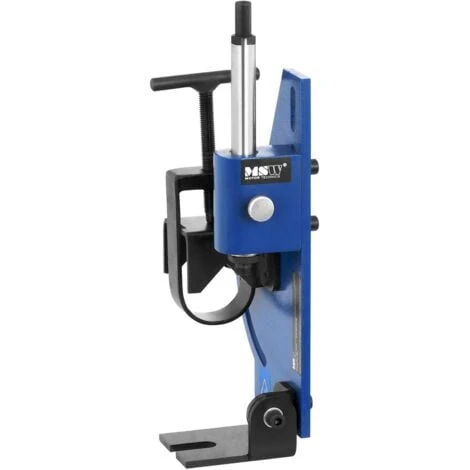

Scantonatrice tubi MSW-PN-100 di MSW
_x000D_
Le aperture angolate, in cui i puntoni dei tubi devono adattarsi esattamente, rappresentano una sfida particolare durante l’intaglio. Con la scantonatrice è possibile fissare il portapunta in un angolo compreso tra 0 e 60° per preparare un collegamento preciso. Per farlo, sul dispositivo hai a disposizione una scala con suddivisione in gradi.
_x000D_
Per una maneggevolezza confortevole la scantonatrice presenta un morsetto a 2 assi regolabile. Sul primo asse, il tubo con un diametro max. di 51 mm è fissato saldamente. Il secondo asse è dotato di un mandrino mobile a cui è attaccata la perforatrice. Con l’aiuto della scala, è possibile impostare la testa del trapano all’angolo desiderato per il tubo. Il mandrino viene azionato tramite il collegamento ½ con un trapano esterno. Con l’adattatote per mandrino è possibile utilizzare inserti per carotaggio con un diametro compreso tra 12,7 e 15,9 mm. Importante: il gattuccio e il trapano non sono inclusi nella spedizione!
_x000D_
L’intagliatrice convince grazie alla sua costruzione in acciaio stabile e duraturo, che poggia su un telaio spesso 15 mm. Per installare la scantonatrice per tubi basta montarla su una morsa da banco. I tubi da lavorare possono essere in acciaio, alluminio, rame oppure ottone, a seconda del gattuccio.
_x000D_
Dettagli tecnici
_x000D_
Materiale Acciaio
Spessore telaio alluminio 15 mm
Max. diametro del tubo 51 mm (2)
Angolo foratura 0 – 60°
Diametro mandrino 12 mm
Adattatore mandrino 12,7 – 15,9 mm (½ – ⅝)
Collegamento trapano ½
Max. corsa del mandrino 95,2 mm (3 ¾)
Scala Sì
_x000D_
Contenuto della spedizione
_x000D_
Scantonatrice tubi MSW-PN-100
Adattatore mandrino
Chiave a brugola M6
Istruzioni d’uso
