MSW Scantonatrice Tubi Perforatrice Sega A Balestra 2 Assi 50 Gradi Diametro 76 Mm

Scantonatrice tubi MSW-PNM1-1/2 di MSW

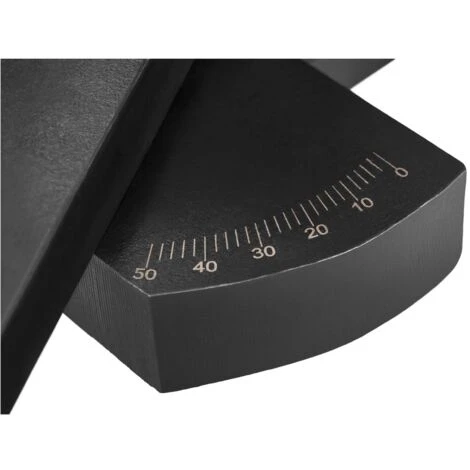

La scantonatrice tubi è uno strumento preciso per creare uno spazio libero all’interno di tubi prima che vengano collegati tra di loro tramite la saldatura o altre tecniche. Permette una produzione precisa di cornici di acciaio omogenee, ad esempio per fabbricare dei corrimano individuali. I tubi utilizzati possono essere in acciaio, alluminio, rame od ottone. Una particolare sfida è rappresentata dalle aperture ripiegate che devono essere staccate, in queste devono poi passare perfettamente i sostegni del tubo. Con la macchina scantonatrice di tubi potete attaccare la punta di trapano in un angolo di 50° per preparare un collegamento preciso. Sulla piattaforma di lavoro avrete a disposizione una scala in passi da un grado.

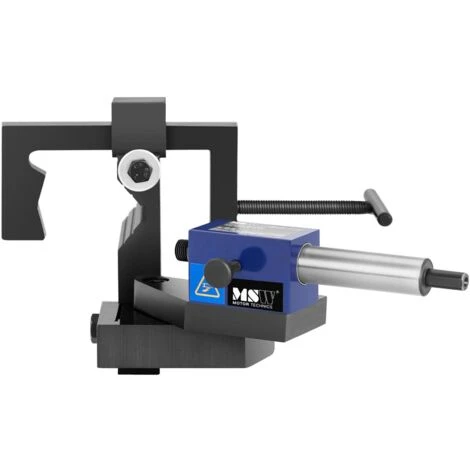

Per una maneggevolezza confortevole la scantonatrice presenta un morsetto a 2 assi regolabile. Sul primo asse, il tubo con un diametro da 19 a 76 mm è fissato saldamente. Il secondo asse è dotato di un perno mobile in acciaio inossidabile lucido a cui è attaccata la perforatrice. Con l’aiuto della scala, è possibile regolare la testa del trapano sull’angolo desiderato per il tubo. L’altezza può essere regolata orizzontalmente di 35 mm mediante un mandrino.

Dettagli tecnici
Diametro dei tubi per la ricezione 19 – 76 mm
Angolo foratura Fino a 50°
Spessore cornice in acciaio 1 ¼‘‘
Regolazione verticale della piattaforma 35 mm
Perno Acciaio inossidabile lucidato
Diametro del perno 25 mm
Trapano necessario 1/2
Attacco M12 und M15
Supporti M15 adatti per attacchi per carotaggio 32 – 150 mm

Contenuto della spedizione

Scantonatrice tubi MSW-PNM1-1/2
Istruzioni d’uso
